Hệ thống âm thanh thông báo chung cư PASO

Giới thiệu về giải pháp âm thanh thông báo chung cư PASO

Hệ thống âm thanh thông báo chung cư PASO là giải pháp dùng để phát thông báo, nhạc nền, gọi theo vùng và hỗ trợ truyền thông tin cảnh báo đến các khu vực trong tòa nhà. PASO là thương hiệu đến từ Italy, có nhiều dòng sản phẩm chuyên dụng cho hệ thống Public Address và Voice Alarm, phù hợp với những công trình cần kết hợp giữa thông báo thường ngày và phát thông tin trong tình huống khẩn cấp.

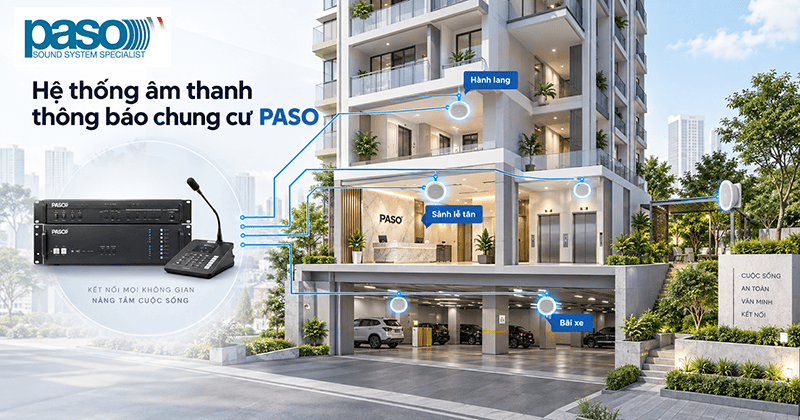

Trong một chung cư, hệ thống có thể được bố trí cho nhiều khu vực như sảnh, hành lang từng tầng, tầng hầm, khu vực để xe, phòng sinh hoạt cộng đồng, khu thương mại hoặc không gian ngoài trời. Ban quản lý có thể phát thông báo tới toàn bộ tòa nhà hoặc chỉ lựa chọn những khu vực cần thiết.

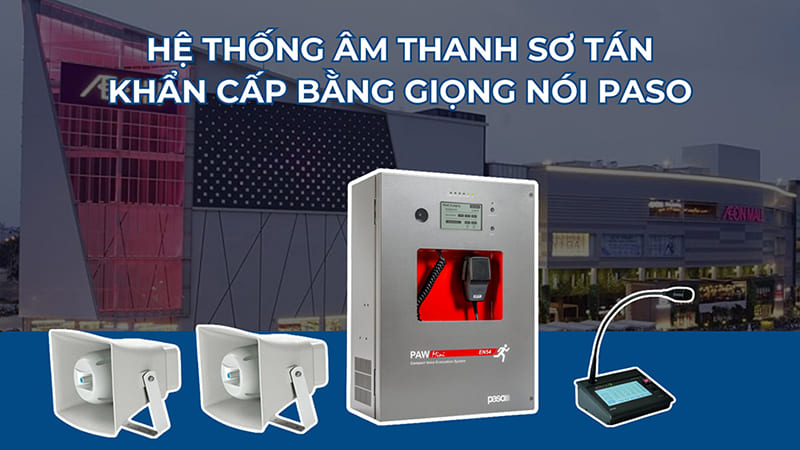

Điểm đáng chú ý của PASO là hãng có hệ sinh thái khá đầy đủ cho cả hệ thống âm thanh thông báo thông thường và hệ thống Voice Evacuation System – VES. Một số nền tảng như PA8500-VES hay PAW series được thiết kế để quản lý thông báo, nhạc nền, thông báo cảnh báo và nội dung sơ tán trên cùng một kiến trúc. Nhiều thiết bị trung tâm đạt chứng nhận EN 54-16, trong khi PASO cũng cung cấp các dòng loa đạt EN 54-24 dành cho hệ thống sơ tán bằng giọng nói.

Nhờ đó, giải pháp có thể xây dựng từ hệ thống vài vùng cho chung cư nhỏ đến hệ thống quản lý rất nhiều vùng cho tổ hợp căn hộ, tòa nhà cao tầng hoặc công trình gồm nhiều block.

Giải pháp âm thanh thông báo chung cư PASO có gì tốt?

Ưu điểm đầu tiên của hệ thống PASO là khả năng quản lý âm thanh theo vùng. Mỗi khu vực trong chung cư có thể được thiết lập thành một vùng riêng để nhân viên vận hành lựa chọn khi phát thông báo. Chẳng hạn, thông báo bảo trì thang máy tại block A không nhất thiết phải phát sang block B hoặc toàn bộ khu vực thương mại.

PASO có nhiều cấu hình khác nhau tùy quy mô công trình. Hệ thống PA6000 có 6 đường loa đầu ra và cho phép điều chỉnh mức nhạc riêng trên từng vùng. Trong khi đó, PA8506-V cung cấp 6 vùng và có thể kết nối hai thiết bị để xây dựng hệ thống lên tới 12 vùng. Với kiến trúc PA8500-VES quy mô lớn hơn, hệ thống có thể mở rộng tới hàng trăm vùng khi kết hợp controller, router và các bộ khuếch đại tương ứng.

Một ưu điểm khác là khả năng kết hợp thông báo thông thường và thông báo ưu tiên. Trong điều kiện bình thường, hệ thống có thể phát nhạc nền, nội dung giới thiệu hoặc thông báo từ ban quản lý. Khi xuất hiện tín hiệu khẩn cấp, nội dung cảnh báo có thể được ưu tiên so với nguồn âm thanh đang phát.

Các hệ thống VES của PASO còn có khả năng tự giám sát nhiều thành phần của hệ thống. Ví dụ, PA8506-V liên tục kiểm tra các lỗi có thể xảy ra và giám sát đường loa. Mỗi vùng có thể sử dụng hai tuyến loa A và B nhằm duy trì khả năng phủ âm trong trường hợp một tuyến gặp sự cố.

PASO cũng có nhiều mẫu loa dành riêng cho hệ thống EN 54-24, gồm loa âm trần, loa hộp, loa projector và nhiều kiểu loa khác. Điều này giúp kỹ thuật viên lựa chọn loại loa theo điều kiện thực tế của từng khu vực thay vì sử dụng một mẫu cho toàn bộ chung cư.

Các thiết bị trong hệ thống âm thanh thông báo chung cư PASO

Cấu hình hệ thống PASO sẽ thay đổi theo số tầng, số block, số lượng vùng, yêu cầu phát nhạc nền và mức độ tích hợp với hệ thống cảnh báo của công trình. Một hệ thống cơ bản thường có các nhóm thiết bị dưới đây.

1. Loa PASO

Loa là điểm cuối của hệ thống, có nhiệm vụ truyền lời nói và các nội dung cảnh báo tới người nghe. PASO cung cấp khá nhiều dòng loa, từ loa thông báo thông thường đến những model được chứng nhận EN 54-24 để sử dụng trong hệ thống Voice Alarm.

Đối với hành lang, sảnh lễ tân hoặc các khu vực có trần thạch cao, loa âm trần PASO là lựa chọn phổ biến. Chẳng hạn, C575/6-EN có công suất 6W, sử dụng biến áp cho đường loa 100V và được chứng nhận EN 54-24. Các dòng C57/6-EN hay C58/12-EN cũng được thiết kế cho lắp âm trần và hỗ trợ cả tiếng nói lẫn nhạc.

Ở những khu vực không thuận tiện lắp âm trần, có thể chuyển sang loa hộp treo tường. PASO có những dòng như C37-EN với kết cấu kim loại, tích hợp cầu chì nhiệt và đầu nối ceramic để hỗ trợ duy trì an toàn cho tuyến loa trong hệ thống cảnh báo.

Với tầng hầm, khu vực để xe hoặc không gian cần hướng âm rõ ràng, loa projector cũng là một lựa chọn đáng cân nhắc. PASO C980/30-EN có công suất 30W, sử dụng đường loa 100V và đạt chứng nhận EN 54-24.

Như vậy, một hệ thống chung cư PASO thường không sử dụng duy nhất một loại loa. Hành lang có thể dùng loa âm trần, tầng hầm sử dụng loa hộp hoặc projector, còn những khu vực đặc biệt sẽ được lựa chọn theo độ ồn và điều kiện lắp đặt thực tế.

2. Amply PASO

Amply có nhiệm vụ khuếch đại tín hiệu để cung cấp công suất cho toàn bộ hệ thống loa. Việc lựa chọn amply cần dựa trên tổng công suất của từng tuyến loa, số lượng khu vực và mức dự phòng cần thiết.

Với những hệ thống thông báo không quá phức tạp, PASO có dòng PA6000 tích hợp cả khuếch đại và quản lý 6 vùng. Hai cấu hình PA6120 và PA6240 có công suất tương ứng 120W và 240W RMS. Thiết bị hỗ trợ đường loa 50V, 70V và 100V, đồng thời có các đầu vào dành cho micro và nguồn âm thanh.

Đối với chung cư yêu cầu hệ thống Voice Alarm, cấu hình có thể sử dụng PA8506-V. Thiết bị tích hợp hai bộ khuếch đại Class D công suất 250W RMS, trong đó một bộ phục vụ âm nhạc và một bộ phục vụ tiếng nói. Khi bộ khuếch đại tiếng nói gặp lỗi, bộ khuếch đại dành cho nhạc có thể đảm nhiệm chức năng dự phòng.

Ở hệ thống lớn hơn, PASO cho phép sử dụng các power amplifier rời kết hợp với bộ điều khiển và router. Cách triển khai này thuận tiện khi chung cư có nhiều block hoặc tổng công suất loa lớn.

3. Micro phân vùng PASO

Micro phân vùng cho phép nhân viên trực vận hành lựa chọn khu vực trước khi phát thông báo. Nhờ đó, một thông báo dành cho tầng hầm không cần phát tới toàn bộ các tầng căn hộ.

PASO PMB112-G là một ví dụ về bàn gọi kỹ thuật số có 12 phím vùng có thể lập trình, phím gọi toàn bộ và các đèn báo trạng thái. Thiết bị còn hỗ trợ thiết lập địa chỉ, mức ưu tiên và độ nhạy của micro.

Trong một hệ thống chung cư, bàn gọi có thể đặt tại phòng điều hành, quầy lễ tân hoặc trung tâm an ninh. Người sử dụng chỉ cần chọn vùng cần thông báo rồi thực hiện cuộc gọi.

Với hệ thống sơ tán bằng giọng nói, PASO còn có các trạm micro khẩn cấp như dòng PMB132-V hay bàn gọi cảm ứng TSB8500-V. Những thiết bị này được sử dụng để thực hiện cuộc gọi phục vụ hoặc cuộc gọi khẩn cấp tới những khu vực đã xác định.

4. Bộ phân vùng PASO

Phân vùng giúp hệ thống chung cư dễ quản lý hơn, đặc biệt khi công trình có nhiều tầng và nhiều khu chức năng.

Ở hệ thống đơn giản, tính năng phân vùng có thể được tích hợp ngay trên thiết bị trung tâm. PA6000 chẳng hạn cung cấp 6 vùng loa, trong khi PA8506-V cũng có 6 đầu ra vùng độc lập.

Với hệ thống lớn, PASO PA8500-VES có thể sử dụng bộ điều khiển CR8506-V kết hợp router RT8506-V. Router này mở rộng thêm các vùng loa, trong đó mỗi vùng có thể sử dụng hai tuyến A và B.

Kiến trúc PA8500-VES còn cho phép kết nối nhiều controller. Theo PASO, khi cấu hình đầy đủ, hệ thống có thể quản lý tới 216 vùng âm thanh, phù hợp với các tòa nhà hoặc tổ hợp công trình có quy mô lớn.

Tuy nhiên, không phải chung cư nào cũng cần chia mỗi tầng thành một vùng riêng. Một phương án hợp lý có thể chia theo block, nhóm tầng, khu vực căn hộ, tầng hầm, sảnh và khu tiện ích. Việc phân vùng nên được tính toán từ bản vẽ để vừa đáp ứng nhu cầu vận hành vừa tránh tăng thiết bị không cần thiết.

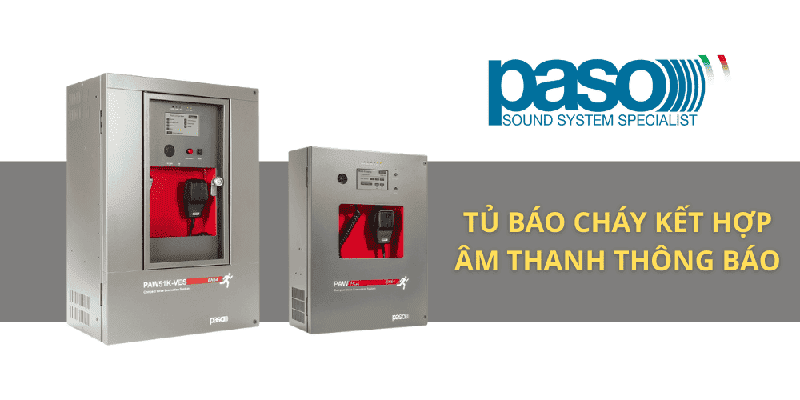

5. Thiết bị kết nối báo cháy PASO

Với hệ thống Voice Alarm, PASO có khả năng nhận tín hiệu điều khiển từ hệ thống báo cháy để kích hoạt các nội dung cảnh báo và sơ tán đã được thiết lập trước.

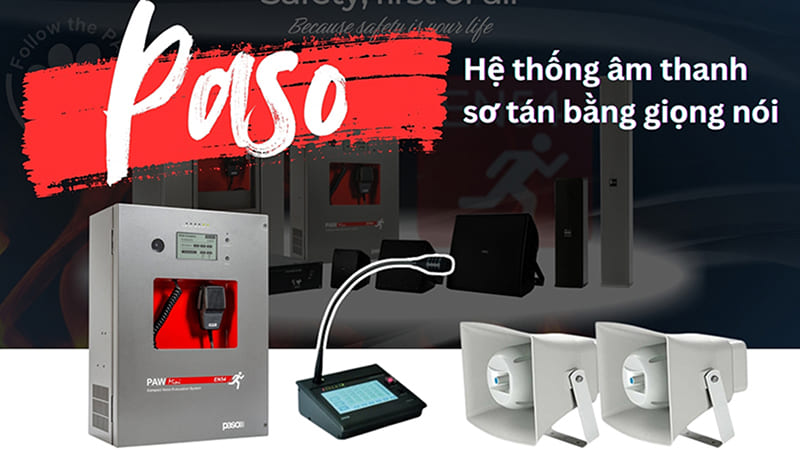

Các hệ thống PAW5500-VES cung cấp các đầu vào điều khiển có thể cấu hình để phát thông báo EVACUATION hoặc ALERT tới những vùng được lập trình. Thiết bị đồng thời có thể kết nối với các hệ thống cảnh báo của công trình.

PA8506-V cũng tích hợp bộ tạo thông báo và cảnh báo, đồng thời hỗ trợ truyền nội dung khẩn cấp tới từng khu vực. Hệ thống liên tục thực hiện chức năng giám sát để phát hiện các lỗi có thể ảnh hưởng tới hoạt động.

Cần lưu ý rằng thiết bị âm thanh PASO không thay thế trung tâm báo cháy của tòa nhà. Trung tâm báo cháy chịu trách nhiệm phát hiện và xử lý tín hiệu cháy, còn hệ thống PASO có thể nhận tín hiệu điều khiển phù hợp để phát lời cảnh báo hoặc hướng dẫn sơ tán qua hệ thống loa.

Việc kết nối hai hệ thống cần được thực hiện theo hồ sơ thiết kế và yêu cầu PCCC áp dụng cho từng công trình.

6. Bộ hẹn giờ và nguồn phát PASO

Ngoài những thông báo trực tiếp từ micro, chung cư thường có một số nội dung được phát theo lịch như nhắc thời gian sử dụng tiện ích, thông báo nội bộ hay các bản tin được chuẩn bị sẵn.

Ở cấu hình PASO, chức năng này có thể được thực hiện thông qua nguồn phát chương trình, hệ thống quản lý nội dung hoặc các thiết bị lập lịch được tích hợp vào hệ thống âm thanh. Với những nội dung thông báo cảnh báo, các hệ thống như PAW5500-VES có khả năng lưu và phát các bản tin EVAC, ALERT cũng như những thông báo phục vụ đã được ghi sẵn.

PA8506-V cũng tích hợp bộ tạo thông báo cùng đầu vào USB dành cho nguồn nhạc nền, giúp giảm số lượng thiết bị rời trong những cấu hình vừa và nhỏ.

Nếu công trình cần phát nội dung theo những khung giờ cụ thể trong ngày, hệ thống có thể bổ sung thiết bị lập lịch hoặc nguồn phát phù hợp. Cách triển khai này giúp ban quản lý giảm thao tác thủ công đối với những thông báo lặp lại thường xuyên.

Sơ đồ hệ thống âm thanh thông báo chung cư PASO

Với một hệ thống âm thanh thông báo thông thường, luồng tín hiệu có thể được hình dung như sau:

Micro phân vùng / nguồn phát nhạc / nguồn thông báo
↓
Bộ xử lý hoặc amply trung tâm PASO
↓
Bộ phân vùng
↓
Đường loa 100V từng khu vực
↓
Loa hành lang – loa sảnh – loa tầng hầm – loa khu vực công cộng

Đối với hệ thống Voice Alarm hoàn chỉnh, cấu hình có thể phát triển thành:

Trung tâm báo cháy
↓
Bộ điều khiển Voice Alarm PASO
↓
Bộ định tuyến vùng
↓
Amply công suất
↓
Các tuyến loa A/B
↓
Loa EN 54-24 tại từng khu vực

Đồng thời, hệ thống còn nhận tín hiệu từ:

Micro phân vùng / micro khẩn cấp → Bộ điều khiển PASO

Với chung cư quy mô vừa, có thể sử dụng cấu hình compact như:

Micro → PA8506-V → 6 vùng loa

PA8506-V đã tích hợp bộ tạo thông báo, hai amply Class D và 6 vùng đầu ra. Hai bộ PA8506-V có thể kết nối với nhau để tạo thành hệ thống 12 vùng với công suất cấu hình tối đa lên tới 1000W khi sử dụng thêm các amply bên ngoài theo phương án của hãng.

Một phương án khác là sử dụng dòng PAW5500-VES. Hệ thống có các lựa chọn 2, 4 hoặc 6 vùng, tổng công suất danh định 500W và cho phép kết nối nhiều thiết bị PAW với nhau để mở rộng quy mô.

Đối với tổ hợp chung cư lớn, nhiều block, hệ thống PA8500-VES có thể sử dụng:

Micro PASO → CR8506-V → RT8506-V → amply công suất → các tuyến loa A/B → loa EN54-24

Cấu hình dạng module như vậy giúp hệ thống dễ mở rộng về cả số lượng vùng và tổng công suất. Đây là hướng phù hợp hơn với những công trình lớn, nơi hệ thống âm thanh không chỉ phục vụ thông báo hàng ngày mà còn tham gia vào phương án truyền thông tin khẩn cấp.

Lạc Việt Audio cung cấp hệ thống âm thanh thông báo chung cư PASO uy tín

Một hệ thống âm thanh thông báo chung cư hoạt động tốt cần được tính toán đồng bộ ngay từ đầu. Không nên chỉ chọn loa và amply theo công suất tổng rồi lắp đặt, bởi mỗi khu vực trong tòa nhà có đặc điểm âm học và yêu cầu sử dụng khác nhau.

Hành lang thường ưu tiên loa âm trần có độ phủ phù hợp, trong khi tầng hầm cần chú trọng khả năng nghe rõ lời nói trong môi trường có tiếng xe và tiếng dội. Sảnh chung cư có thể yêu cầu cả thông báo lẫn nhạc nền, còn khu vực phục vụ sơ tán phải được lựa chọn thiết bị theo yêu cầu kỹ thuật của hệ thống.

Lạc Việt Audio cung cấp và tư vấn hệ thống âm thanh thông báo chung cư PASO theo từng quy mô công trình, từ hệ thống thông báo phân vùng cơ bản đến giải pháp PA/VA và sơ tán bằng giọng nói. Đội ngũ kỹ thuật có thể hỗ trợ khảo sát mặt bằng, tính số lượng loa, công suất amply, phương án chia vùng và lựa chọn thiết bị PASO phù hợp.

Đối với các công trình cần tích hợp cảnh báo, phương án sẽ được xây dựng dựa trên yêu cầu thực tế và hồ sơ kỹ thuật để đảm bảo hệ thống âm thanh phối hợp đúng chức năng với các hệ thống liên quan.

Khách hàng cần tư vấn giải pháp âm thanh thông báo chung cư PASO có thể liên hệ Lạc Việt Audio qua hotline 0982.655.355 để được hỗ trợ lựa chọn cấu hình phù hợp, tránh đầu tư thiếu thiết bị hoặc dư công suất không cần thiết.
