Quy trình lắp đặt loa thông báo trong tòa nhà, chung cư

Hệ thống âm thanh thông báo chung cư, tòa nhà nhìn qua có vẻ khá đơn giản: bố trí loa, kéo dây rồi kết nối với amply. Tuy nhiên, khi triển khai thực tế, nếu không tính toán ngay từ đầu rất dễ xảy ra tình trạng tầng nghe quá nhỏ, khu vực lại quá lớn, dây loa đi thiếu, chia vùng không hợp lý hoặc hệ thống khó mở rộng sau này.

Vì vậy, quy trình lắp đặt loa thông báo trong tòa nhà nên được thực hiện từ khảo sát, thiết kế, lựa chọn thiết bị đến thi công và kiểm tra hoàn thiện. Làm đúng từng bước không chỉ giúp lời thông báo rõ hơn mà còn giúp hệ thống dễ quản lý, dễ bảo trì và hạn chế việc phải sửa lại sau khi tòa nhà đã đưa vào sử dụng.

Vì sao cần có quy trình lắp đặt loa thông báo rõ ràng?

Loa thông báo trong tòa nhà thường được lắp với số lượng tương đối lớn và phân bố trên nhiều tầng. Một công trình có thể có loa tại sảnh, hành lang, tầng hầm, khu để xe, phòng kỹ thuật, khu dịch vụ và không gian bên ngoài. Mỗi khu vực lại có mức tiếng ồn, chiều cao trần và điều kiện lắp đặt khác nhau.

Nếu chỉ chia đều số lượng loa theo diện tích, kết quả chưa chắc đã tốt. Tầng hầm có tiếng động cơ xe cần cách bố trí khác với hành lang căn hộ tương đối yên tĩnh. Sảnh rộng có trần cao cũng không thể áp dụng khoảng cách loa giống một hành lang dài và hẹp.

Một quy trình thi công hợp lý giúp kỹ thuật viên biết trước loa nào sử dụng ở đâu, tuyến dây nào thuộc vùng nào và công suất mỗi tuyến bao nhiêu. Đây cũng là cơ sở để lựa chọn amply, bộ phân vùng và các thiết bị điều khiển phía sau.

Trong các hệ thống loa phân tán, đường loa 70V hoặc 100V được sử dụng khá phổ biến vì có thể kết nối nhiều loa trên cùng một tuyến và giảm tổn hao khi truyền tín hiệu ở khoảng cách xa. Mỗi loa thường có biến áp với nhiều mức công suất để kỹ thuật viên lựa chọn theo khu vực sử dụng.

Khảo sát mặt bằng tòa nhà trước khi lắp đặt

Bước đầu tiên không phải khoan trần hay kéo dây mà là khảo sát mặt bằng. Kỹ thuật viên cần nắm được số tầng, diện tích từng khu vực, chiều cao trần, loại trần, vị trí phòng kỹ thuật và đường đi cáp dự kiến.

Trong quá trình khảo sát, cần chú ý đến những nơi có tiếng ồn lớn. Tầng hầm, khu vực máy móc, bãi xe hay khu vực gần đường giao thông thường cần mức âm cao hơn hành lang văn phòng hoặc khu căn hộ. Mục tiêu không phải làm cho loa phát thật lớn mà là bảo đảm lời nói đủ rõ so với tiếng ồn xung quanh.

Các tài liệu thiết kế hệ thống paging của Biamp cũng khuyến nghị việc lựa chọn công suất loa phải xét đến mức tiếng ồn thực tế của từng khu vực. Trong những ứng dụng thông báo quan trọng, mức tín hiệu cần đủ nổi bật so với tiếng ồn nền để người nghe nhận biết nội dung.

Khảo sát cũng cần xác định vị trí có thể lắp loa. Với trần thạch cao có khoảng trống phía trên, loa âm trần thường gọn và dễ bố trí. Nếu trần bê tông hoặc không thể khoét trần, phương án loa hộp treo tường sẽ thuận tiện hơn. Riêng tầng hầm, khu vực bán ngoài trời hoặc nơi có nhiều tiếng ồn có thể cân nhắc loa hộp, loa projector hoặc loa nén tùy yêu cầu.

Chia vùng loa theo nhu cầu sử dụng

Sau khi có mặt bằng, bước tiếp theo là xác định cách chia vùng. Đây là phần rất dễ bị xem nhẹ nhưng lại ảnh hưởng trực tiếp đến cách vận hành hệ thống sau này.

Không nhất thiết mỗi tầng phải là một vùng riêng. Một tòa nhà văn phòng nhỏ có thể gộp vài tầng vào cùng một vùng. Ngược lại, một chung cư lớn có thể cần tách tầng hầm, sảnh, khu căn hộ, khu thương mại và tiện ích thành các vùng riêng biệt.

Việc chia vùng nên dựa trên câu hỏi: khi có thông báo, người quản lý cần gọi đến đâu?

Ví dụ, thông báo di chuyển xe chỉ liên quan tới tầng hầm thì không cần phát lên khu căn hộ. Thông báo bảo trì thang máy ở một block cũng không nhất thiết phải phát sang block khác. Khi cách chia vùng bám sát nhu cầu thực tế, hệ thống vừa dễ sử dụng vừa tránh gây phiền cho người ở trong tòa nhà.

Các hệ thống paging thương mại cũng thường tổ chức loa thành những tuyến vùng độc lập. Chẳng hạn, thiết kế tham khảo của Biamp cho trung tâm thương mại sử dụng nhiều vùng loa riêng, cho phép bàn gọi đưa thông báo đến từng khu vực hoặc nhiều khu vực khác nhau tùy nhu cầu.

Lựa chọn loại loa phù hợp với từng vị trí

Sau khi chia vùng, kỹ thuật viên mới nên chọn loại loa cụ thể. Không nên cố sử dụng một mẫu loa duy nhất cho toàn bộ công trình vì điều kiện âm học của mỗi khu vực rất khác nhau.

Loa âm trần phù hợp với hành lang, sảnh, văn phòng hoặc các khu vực có trần giả. Ưu điểm của loại loa này là gọn, không chiếm nhiều không gian và có thể bố trí thành nhiều điểm để tiếng nói phân bổ tương đối đều.

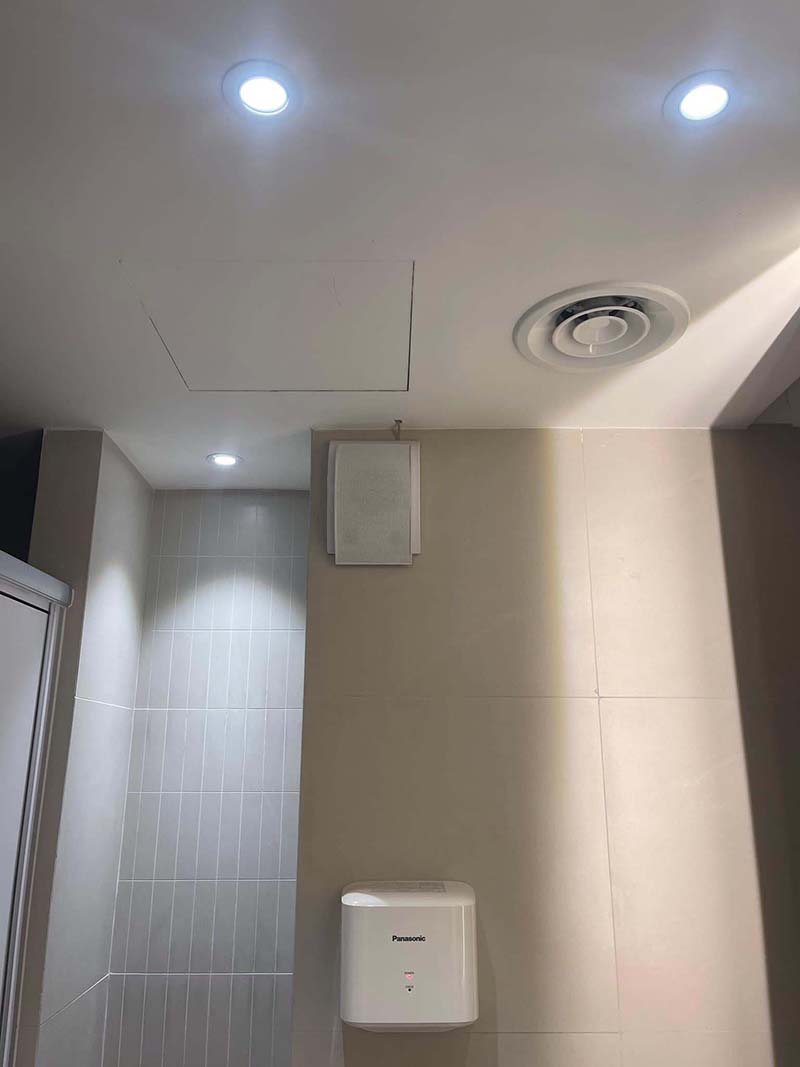

Loa hộp treo tường phù hợp với khu vực không thể khoét trần hoặc cần điều chỉnh hướng phát. Kỹ thuật viên có thể xoay loa về phía khu vực người nghe thay vì để âm thanh phát xuống như loa âm trần.

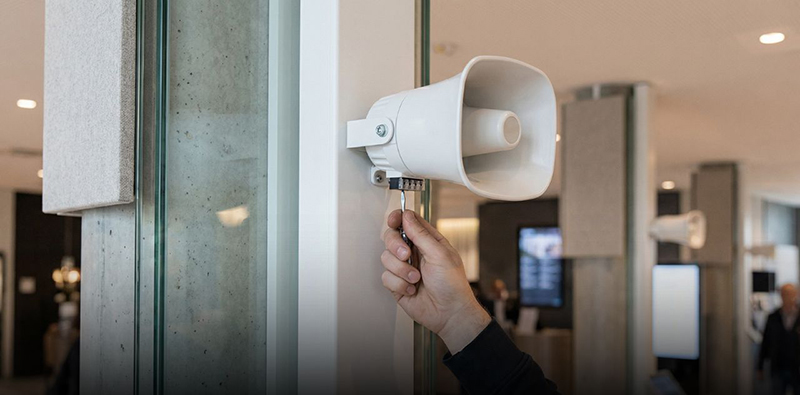

Với tầng hầm hoặc khu vực có tiếng ồn cao, có thể ưu tiên những dòng loa có khả năng hướng âm tốt và mức âm phù hợp. Còn với môi trường ngoài trời hoặc nơi có độ ẩm, bụi cao, thiết bị phải có kết cấu và cấp bảo vệ phù hợp với điều kiện lắp đặt thực tế.

Nếu hệ thống loa còn phục vụ sơ tán bằng giọng nói, yêu cầu đối với loa sẽ khác hệ thống thông báo thông thường. PASO, chẳng hạn, cung cấp các loa đạt EN 54-24 dành cho hệ thống Voice Alarm; một số model sử dụng đầu nối ceramic và cầu chì nhiệt nhằm hỗ trợ duy trì tính toàn vẹn của tuyến loa trong tình huống sự cố.

Xác định vị trí và khoảng cách giữa các loa

Không có một khoảng cách cố định có thể áp dụng cho mọi tòa nhà. Vị trí loa phụ thuộc vào góc phủ của loa, chiều cao lắp đặt, công suất sử dụng, mức tiếng ồn và hình dạng không gian.

Với hành lang dài, loa thường được bố trí dọc theo tuyến để người đi từ đầu đến cuối hành lang đều nghe được. Với sảnh hoặc không gian rộng, có thể bố trí theo lưới để hạn chế khu vực quá lớn hoặc quá nhỏ.

Nguyên tắc quan trọng là vùng phủ của các loa nên có sự nối tiếp hợp lý. Đặt loa quá xa nhau dễ tạo ra những vị trí tiếng nhỏ. Ngược lại, lắp quá dày không chỉ tăng chi phí mà còn có thể khiến mức âm tại một số vị trí cao hơn mức cần thiết.

Tài liệu thiết kế loa phân tán của Biamp cho thấy việc tính khoảng cách loa cần dựa vào chiều cao lắp đặt, khoảng cách phát và góc phủ thực tế của thiết bị chứ không đơn thuần dựa trên diện tích phòng.

Vì vậy, những con số như 5 m, 6 m hay 8 m chỉ nên coi là mức tham khảo ban đầu. Khi thi công cần dựa vào thông số loa và điều kiện mặt bằng để điều chỉnh.

Tính công suất loa và lựa chọn amply

Trong hệ thống 100V, mỗi loa thường có nhiều mức công suất như 3W, 6W, 10W hoặc cao hơn tùy model. Kỹ thuật viên sẽ chọn mức phù hợp cho từng khu vực.

Ví dụ, một hành lang tương đối yên tĩnh có thể chỉ cần công suất nhỏ trên mỗi loa. Tầng hầm có tiếng động cơ và tiếng xe lại cần mức công suất cao hơn. Điều này cho phép các loa dùng chung đường 100V nhưng vẫn được điều chỉnh phù hợp với từng vị trí.

Sau khi xác định mức công suất của từng loa, kỹ thuật viên cộng tổng công suất của toàn bộ loa trên từng tuyến rồi mới lựa chọn amply. Công suất tải loa không nên vượt quá khả năng của kênh khuếch đại. Trong thiết kế hệ thống loa điện áp không đổi, các loa được mắc song song và mức công suất được xác định thông qua tap biến áp của từng loa.

Thực tế thiết kế thường dành thêm một phần công suất dự phòng thay vì bắt amply hoạt động liên tục ở giới hạn tối đa. Khoảng dự phòng cụ thể cần dựa vào thiết bị, phương án mở rộng và hướng dẫn của nhà sản xuất.

Lên phương án đường dây trước khi thi công

Khi vị trí loa và số vùng đã rõ ràng, đội thi công bắt đầu lên tuyến dây.

Mỗi tuyến cần được xác định điểm đầu tại tủ thiết bị, đường đi qua các tầng và vị trí kết thúc. Việc đánh dấu tuyến ngay trên bản vẽ giúp đội thi công điện nhẹ phối hợp thuận tiện hơn với các hạng mục khác.

Dây loa nên được đi gọn, có nhận diện rõ ràng và hạn chế đi tùy tiện khiến việc kiểm tra sau này gặp khó khăn. Tại tủ trung tâm, các tuyến nên được đánh nhãn theo khu vực như “Tầng hầm B1”, “Hành lang tầng 3” hay “Sảnh tầng 1” thay vì chỉ đánh số mà không có chú thích.

Với hệ thống Voice Alarm hoặc hệ thống có yêu cầu liên quan tới an toàn cháy, loại cáp, cách chia tuyến, phương án giám sát đường loa và cách thi công cần tuân theo hồ sơ thiết kế, tiêu chuẩn áp dụng cũng như yêu cầu được phê duyệt của công trình. Không nên lấy phương án của hệ thống nghe nhạc, thông báo thông thường để áp dụng nguyên trạng cho hệ thống sơ tán.

Thi công lắp loa lên trần và tường

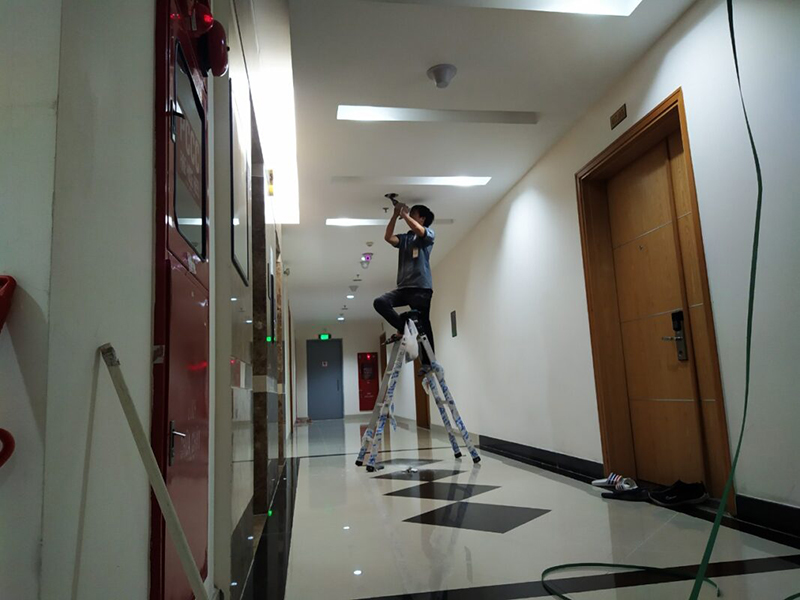

Khi đường dây cơ bản đã hoàn thiện, kỹ thuật viên tiến hành lắp loa.

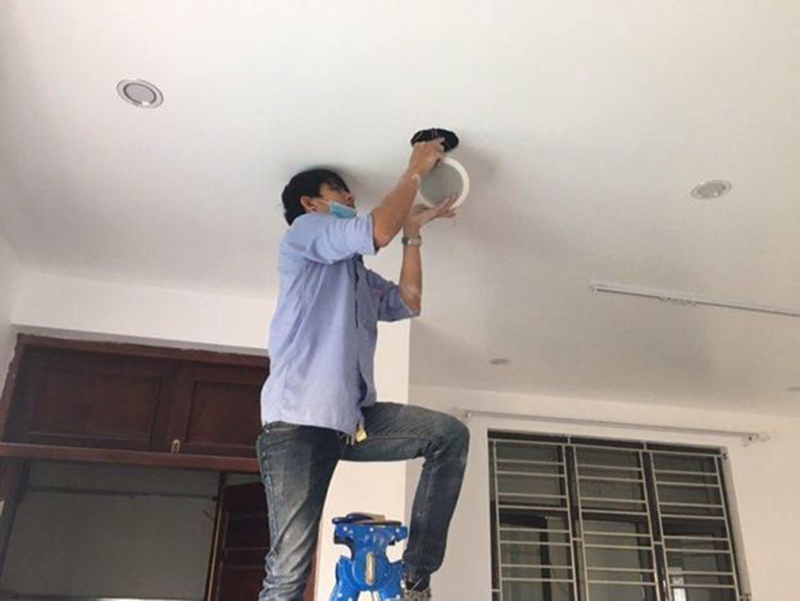

Với loa âm trần, trước khi khoét cần kiểm tra phía trên vị trí dự kiến để tránh đụng dầm, ống điều hòa, máng cáp, đường nước hoặc các thiết bị kỹ thuật khác. Lỗ khoét phải đúng kích thước do nhà sản xuất quy định để loa bám chắc vào trần.

Đối với loa hộp hoặc loa treo, bề mặt lắp đặt phải đủ khả năng chịu tải. Giá đỡ, bu lông và điểm neo phải được lựa chọn phù hợp với trọng lượng loa và kết cấu tường hoặc trần.

An toàn cơ khí là phần đặc biệt quan trọng. Trong hướng dẫn lắp đặt nhiều dòng loa của TOA, hãng yêu cầu khi treo loa trên trần cần sử dụng dây an toàn gắn vào kết cấu đủ chắc để chịu được toàn bộ trọng lượng loa và bộ gá. Dây phải được lắp chắc chắn và hạn chế độ chùng để giảm nguy cơ loa rơi nếu điểm gá chính gặp sự cố.

Đây là chi tiết nhỏ nhưng không nên bỏ qua, nhất là với loa đặt phía trên hành lang, sảnh hoặc khu vực đông người.

Đấu nối loa và cài đặt mức công suất

Sau khi loa đã cố định, kỹ thuật viên tiến hành đấu dây.

Với hệ thống 100V, cần đấu đúng đầu chung COM và đầu công suất tương ứng của loa. Nếu loa có nhiều tap công suất, kỹ thuật viên chọn đúng mức đã tính trong bản thiết kế.

Các loa trên cùng một tuyến 100V thường được kết nối song song. Đây là một trong những lý do hệ thống điện áp không đổi được sử dụng phổ biến trong các hệ thống loa phân tán, vì có thể đấu nhiều loa vào cùng một kênh amply và cài mức công suất riêng cho từng loa thông qua biến áp.

Trong quá trình đấu nối cần đặc biệt chú ý tới các mối nối. Mối dây lỏng, chạm chập hoặc nhầm tuyến có thể khiến toàn bộ một khu vực không hoạt động hoặc làm amply báo lỗi.

Sau khi hoàn thành từng tầng, nên kiểm tra ngay tuyến đó thay vì chờ lắp xong cả công trình mới thử. Cách làm này giúp xác định lỗi nhanh hơn nếu có vấn đề.

Kết nối hệ thống với amply và bộ điều khiển

Các tuyến loa sau khi kéo về phòng kỹ thuật sẽ được kết nối với amply, bộ chia vùng hoặc hệ thống điều khiển trung tâm.

Ở hệ thống đơn giản, sơ đồ có thể chỉ gồm:

Micro → Amply → Đường loa 100V → Loa

Với tòa nhà có nhiều khu vực, cấu hình có thể phức tạp hơn:

Micro phân vùng → Bộ điều khiển → Amply → Bộ phân vùng → Các tuyến loa

Nếu sử dụng hệ thống IP, tín hiệu âm thanh và lệnh điều khiển có thể được phân phối qua mạng trước khi đưa tới các thiết bị đầu cuối hoặc bộ khuếch đại tương ứng.

Dù sử dụng phương án nào, tên vùng trên thiết bị điều khiển nên thống nhất với nhãn dây và bản vẽ thi công. Điều này rất hữu ích khi vận hành hoặc sửa chữa sau này.

Kiểm tra từng vùng sau khi lắp đặt

Lắp loa xong chưa có nghĩa là hệ thống đã hoàn thiện. Công đoạn kiểm tra thực tế quyết định khá nhiều đến chất lượng cuối cùng.

Kỹ thuật viên nên phát thử giọng nói qua từng vùng và di chuyển tới nhiều vị trí khác nhau để nghe. Cần kiểm tra xem cuối hành lang có nghe rõ không, khu vực ngay dưới loa có quá lớn không và có điểm nào bị hụt tiếng hay không.

Nếu một khu vực nhỏ hơn mong muốn, chưa chắc giải pháp tốt nhất là tăng công suất toàn bộ hệ thống. Có thể chỉ cần thay đổi tap công suất của một vài loa, điều chỉnh hướng loa hoặc bổ sung vị trí loa tại vùng chưa phủ tốt.

Ngoài mức âm, cần thử chức năng chọn vùng, gọi toàn vùng, micro, nguồn nhạc, nội dung ghi sẵn và các chức năng ưu tiên nếu hệ thống có hỗ trợ.

Trong những hệ thống có giám sát tuyến loa, thiết bị cuối tuyến có thể được sử dụng để phát hiện tình trạng đứt hoặc lỗi đường dây. Các hệ thống Voice Alarm chuyên dụng còn có khả năng giám sát nhiều thành phần nhằm phát hiện lỗi ảnh hưởng đến khả năng truyền thông báo.

Lưu ý khi loa thông báo kết hợp hệ thống sơ tán

Cần phân biệt hệ thống loa thông báo thông thường với hệ thống âm thanh phục vụ cảnh báo và sơ tán.

Loa phát nhạc nền hoặc thông báo hàng ngày chủ yếu hướng đến khả năng nghe rõ và thuận tiện sử dụng. Trong khi đó, hệ thống Voice Alarm liên quan đến an toàn nên yêu cầu về thiết bị, dự phòng, giám sát đường dây, nguồn điện, cách chia vùng và khả năng hoạt động khi xảy ra sự cố sẽ chặt chẽ hơn.

Ví dụ, hệ thống PASO PA8500-VES sử dụng controller, router, bộ khuếch đại và các loa EN54-24 để quản lý nội dung cảnh báo, sơ tán và thông báo theo vùng. Việc lựa chọn loa được thực hiện dựa trên đặc điểm của từng khu vực nhằm duy trì độ phủ và khả năng nghe hiểu cần thiết.

Vì vậy, với các công trình có yêu cầu PCCC, đội thi công cần bám sát hồ sơ thiết kế được phê duyệt và các tiêu chuẩn, quy định đang áp dụng cho công trình, không tự ý thay đổi thiết bị hay cấu trúc tuyến loa.

Nghiệm thu và bàn giao hệ thống

Bước cuối cùng là nghiệm thu và hướng dẫn sử dụng.

Đội kỹ thuật cần thử lại toàn bộ các vùng, đánh dấu tuyến dây, kiểm tra loa, micro, amply và những thiết bị điều khiển liên quan. Các chức năng sử dụng hàng ngày nên được hướng dẫn trực tiếp cho nhân viên vận hành.

Bản vẽ hoàn công cũng rất quan trọng. Sau vài năm sử dụng, người sửa chữa có thể không phải chính đội đã lắp ban đầu. Nếu có sơ đồ rõ tuyến nào đi đâu, số lượng loa bao nhiêu và vùng nào kết nối với kênh nào thì việc tìm lỗi sẽ nhanh hơn nhiều.

Sau khi bàn giao, hệ thống nên được kiểm tra định kỳ. Những lỗi như loa mất tiếng, đầu nối oxy hóa, dây bị tác động trong quá trình sửa trần hay thay đổi công suất loa có thể xuất hiện sau một thời gian sử dụng. Phát hiện sớm sẽ hạn chế tình trạng đến khi cần thông báo mới biết một khu vực đã mất âm thanh.

Lắp loa thông báo đúng ngay từ đầu giúp tiết kiệm lâu dài

Một hệ thống thông báo tốt không nhất thiết phải sử dụng thật nhiều loa hay amply công suất thật lớn. Quan trọng hơn là bố trí đúng loa, chia đúng vùng, tính đúng công suất và thi công đường dây rõ ràng.

Quy trình nên bắt đầu từ khảo sát mặt bằng, xác định nhu cầu thông báo, chia vùng, lựa chọn loa, tính công suất, thiết kế đường dây rồi mới tiến hành thi công. Sau khi lắp đặt cần kiểm tra thực tế từng khu vực và điều chỉnh trước khi bàn giao.
