Quy trình thiết kế hệ thống âm thanh cho chung cư

Thiết kế hệ thống âm thanh chung cư không đơn giản là chọn vài mẫu loa rồi chia đều theo số tầng. Một hệ thống hoạt động tốt cần giải quyết đồng thời nhiều vấn đề như cư dân có nghe rõ thông báo hay không, từng khu vực cần sử dụng loại loa nào, chia bao nhiêu vùng, amply cần công suất bao nhiêu và hệ thống có cần liên động với báo cháy hay không.

Vì vậy, ngay từ đầu dự án nên có một quy trình thiết kế rõ ràng. Làm kỹ ở bước này giúp hệ thống dễ thi công, vận hành thuận tiện và hạn chế việc phải bổ sung hoặc thay đổi thiết bị sau khi công trình đã hoàn thiện.

Khảo sát mặt bằng và nhu cầu sử dụng thực tế

Bước đầu tiên luôn là khảo sát công trình. Hai chung cư có cùng số tầng chưa chắc sử dụng một cấu hình âm thanh giống nhau bởi diện tích, vật liệu hoàn thiện, độ cao trần, cách bố trí hành lang và mức tiếng ồn có thể rất khác.

Đơn vị thiết kế cần xác định chung cư có bao nhiêu tầng, bao nhiêu block, số tầng hầm, khu vực sinh hoạt cộng đồng, sảnh, hành lang, sân vườn và các không gian tiện ích khác. Những thông tin này là cơ sở để tính số lượng loa cũng như cách chia vùng.

Môi trường âm thanh tại từng khu vực cũng cần được xem xét. Chẳng hạn, sảnh chung cư khá yên tĩnh nên không cần loa quá lớn. Trong khi đó tầng hầm thường có tiếng xe, quạt thông gió và nhiều bề mặt cứng gây phản xạ âm nên yêu cầu về độ rõ của lời nói sẽ cao hơn.

Ngoài mặt bằng, cần trao đổi trực tiếp với chủ đầu tư hoặc ban quản lý để xác định mục đích sử dụng. Hệ thống chỉ dùng thông báo thông thường, hay còn phát nhạc nền? Có cần hẹn giờ phát bản tin? Có yêu cầu gọi riêng từng tầng? Có nhiều phòng trực cần sử dụng micro hay không? Có tích hợp với hệ thống báo cháy không?

Nếu những yêu cầu này được xác định ngay từ đầu, việc lựa chọn cấu trúc hệ thống ở các bước sau sẽ chính xác hơn.

Phân chia các vùng âm thanh trong chung cư

Sau khi khảo sát, bước tiếp theo là chia hệ thống thành các vùng thông báo phù hợp với cách vận hành của tòa nhà.

Ví dụ, một chung cư có thể chia thành vùng sảnh, tầng hầm, hành lang khối căn hộ, khu thương mại, khu vui chơi và khuôn viên bên ngoài. Với những tòa nhà lớn, mỗi nhóm tầng hoặc từng block có thể trở thành một vùng riêng.

Phân vùng không nhất thiết phải theo nguyên tắc mỗi tầng là một vùng. Quan trọng hơn là xác định những khu vực nào thường nhận cùng một nội dung thông báo.

Nếu tầng 2 đến tầng 10 có cách sử dụng giống nhau và chủ đầu tư không yêu cầu gọi riêng từng tầng, chúng có thể được gom thành một nhóm. Ngược lại, với công trình yêu cầu quản lý chi tiết, mỗi tầng có thể được thiết lập thành một vùng riêng.

Các hệ thống PA chuyên nghiệp cũng được xây dựng theo cách này. Trong ví dụ thiết kế của Biamp, hệ thống paging được chia thành nhiều vùng độc lập để cùng nhận một thông báo hoặc phát nội dung khác nhau theo từng khu vực.

Phân vùng hợp lý ngay từ đầu giúp người vận hành thao tác nhanh hơn và giảm số lượng thiết bị không cần thiết.

Lựa chọn loại loa phù hợp từng khu vực

Không nên sử dụng một loại loa cho toàn bộ chung cư. Mỗi không gian có điều kiện âm học và yêu cầu lắp đặt khác nhau nên cần lựa chọn loa tương ứng.

Ở sảnh, hành lang có trần thạch cao hay khu sinh hoạt cộng đồng, loa âm trần thường là lựa chọn phù hợp. Loa được lắp gọn trên trần, có vùng phủ tương đối đều và không chiếm nhiều diện tích.

Những hành lang không có trần giả hoặc khu vực khó khoét trần có thể sử dụng loa hộp treo tường. Ưu điểm của loại loa này là dễ lắp đặt và có thể điều chỉnh hướng phát âm thanh.

Tầng hầm cần được xem xét kỹ hơn. Đây là nơi có tiếng xe cộ, quạt hút và hiện tượng phản xạ âm khá mạnh. Trong trường hợp này, ưu tiên không phải tiếng nhạc hay mà là giọng nói rõ, đủ lớn và phân bố đều. Một số vị trí có thể phù hợp với loa hộp, loa cột hoặc loa có độ nhạy cao hơn.

Khu vực sân vườn, cổng bảo vệ hay đường nội bộ cần sử dụng loại loa thích hợp với điều kiện ngoài trời.

Khi hệ thống còn đảm nhiệm chức năng cảnh báo bằng giọng nói, loa cũng cần được lựa chọn theo yêu cầu của hồ sơ thiết kế và các quy định liên quan, thay vì lấy loa phát nhạc thông thường để thay thế.

Tính số lượng và khoảng cách giữa các loa

Một lỗi khá phổ biến là xác định số loa dựa hoàn toàn vào diện tích. Trên thực tế, cần xem đồng thời góc phủ của loa, độ cao lắp đặt, mức âm thanh yêu cầu và hình dạng không gian.

Với loa âm trần, khoảng cách bố trí có liên quan trực tiếp đến chiều cao từ loa tới vị trí người nghe và góc phủ của từng model. Các công cụ thiết kế loa trần chuyên nghiệp cũng yêu cầu nhập chiều dài, chiều rộng phòng, độ cao loa, độ cao người nghe, mức SPL mục tiêu và mức chồng lấn vùng phủ trước khi tính số lượng loa.

Vì vậy, không có một con số cố định kiểu “cứ 5 mét lắp một loa” có thể áp dụng cho mọi chung cư.

Trong hành lang dài, các loa thường được bố trí nối tiếp theo trục di chuyển. Với sảnh rộng, cần tính vùng phủ theo cả chiều ngang và chiều dọc. Ở tầng hầm có nhiều dầm hoặc góc khuất, đôi khi sử dụng nhiều loa công suất vừa phải sẽ cho độ đồng đều tốt hơn việc dùng một vài loa công suất lớn.

Mục tiêu cuối cùng là khi cư dân di chuyển trong khu vực cần thông báo, âm lượng không thay đổi quá đột ngột và lời nói vẫn nghe rõ.

Tính công suất loa và lựa chọn amply

Sau khi xác định được số lượng loa, có thể bắt đầu tính công suất cho hệ thống.

Các hệ thống âm thanh thông báo trong công trình thường sử dụng mô hình đường loa điện áp không đổi 70V hoặc 100V. Cách triển khai này thuận tiện khi phải kết nối nhiều loa trên đường dây dài, đồng thời mỗi loa có thể lựa chọn mức công suất thông qua transformer tap. Các hệ thống PA/Voice Alarm của Bosch và Biamp đều hỗ trợ mô hình đường loa 70V/100V.

Cách tính cơ bản là cộng công suất cài đặt của tất cả loa thuộc một kênh hoặc vùng, sau đó chọn amply có công suất đáp ứng được tổng tải và dành một phần dự phòng.

Ví dụ, việc có 50 chiếc loa không đồng nghĩa phải chọn amply dựa trên công suất cực đại của từng loa. Nếu mỗi loa 10W nhưng đang đặt transformer tap ở 3W, tải thực tế cần tính theo mức 3W.

Phần công suất dự phòng rất quan trọng bởi hệ thống thực tế có thể được bổ sung thêm loa sau này hoặc cần một khoảng vận hành an toàn cho amply.

Với chung cư lớn, thay vì sử dụng một amply công suất rất lớn cho toàn bộ công trình, hệ thống thường được chia thành nhiều kênh hoặc nhiều amply tương ứng với từng nhóm vùng. Khi một kênh gặp sự cố, phạm vi ảnh hưởng cũng được giới hạn hơn.

Thiết kế khu vực điều khiển trung tâm

Trung tâm điều khiển có thể xem là “bộ não” của hệ thống âm thanh chung cư.

Tùy quy mô, tủ trung tâm có thể gồm bộ điều khiển, mixer hoặc pre-amplifier, amply công suất, bộ phân vùng, nguồn phát nhạc, bộ hẹn giờ, micro gọi vùng và các thiết bị giao tiếp khác.

Micro thông báo thường đặt tại phòng bảo vệ, lễ tân hoặc phòng điều hành. Với hệ thống nhiều vùng, nên sử dụng micro cho phép người vận hành lựa chọn khu vực trước khi nói.

Chẳng hạn, nhân viên có thể chọn tầng hầm B1 rồi thông báo về một chiếc xe đang cản lối mà không làm ảnh hưởng đến cư dân ở các tầng căn hộ. Khi cần thông báo chung, người trực có thể chọn tất cả vùng.

Ngoài thông báo trực tiếp, hệ thống hiện đại còn có thể lưu các bản tin thường dùng như giờ mở cửa tiện ích, lịch bảo trì hay thông báo định kỳ để phát tự động.

Với hệ thống IP, trung tâm và các thiết bị đầu cuối còn có thể truyền tín hiệu qua mạng. Khi đó, hạ tầng mạng, địa chỉ IP, switch, VLAN và phương án dự phòng cần được tính từ bước thiết kế chứ không nên bổ sung sau khi công trình đã hoàn thiện.

Thiết kế khả năng liên động với hệ thống báo cháy

Đây là phần cần được tách biệt rõ với chức năng phát nhạc nền hoặc thông báo sinh hoạt thông thường.

Nếu hệ thống âm thanh tham gia cảnh báo cháy hoặc hướng dẫn sơ tán, thiết kế phải phối hợp với hồ sơ PCCC và các yêu cầu áp dụng cho công trình. Hệ thống cần xác định rõ tín hiệu nào từ trung tâm báo cháy sẽ kích hoạt âm thanh, nội dung nào được phát và khu vực nào nhận thông báo.

Khi xảy ra tình huống khẩn cấp, thông báo cảnh báo phải được đặt ở mức ưu tiên cao hơn nhạc nền và các chương trình thông thường.

Các hệ thống Voice Alarm chuyên dụng còn có những chức năng như giám sát đường loa, thông báo lỗi, sử dụng kênh khuếch đại dự phòng hoặc chia đường loa để giảm khả năng một sự cố làm mất âm thanh toàn bộ khu vực. Bosch PRAESENSA, chẳng hạn, có cơ chế giám sát và các đầu ra loa riêng biệt nhằm tăng khả năng duy trì hoạt động khi một đường loa xảy ra lỗi.

Về tiêu chuẩn tại Việt Nam, TCVN 7568-14:2025 hiện đang còn hiệu lực, quy định các yêu cầu liên quan đến thiết kế và lắp đặt hệ thống báo cháy cho nhà và công trình. Tiêu chuẩn này thay thế TCVN 7568-14:2015 và TCVN 5738:2021.

Do đó, với hệ thống liên quan đến cảnh báo cháy, cần căn cứ hồ sơ PCCC được phê duyệt và các tiêu chuẩn, quy chuẩn đang có hiệu lực tại thời điểm triển khai, không nên áp dụng máy móc những tài liệu thiết kế cũ.

Thiết kế đường dây và vị trí đặt thiết bị

Khi sơ đồ thiết bị đã tương đối hoàn chỉnh, bước tiếp theo là thiết kế đường dây.

Bản vẽ cần thể hiện đường đi của dây loa, dây tín hiệu, dây mạng và dây nguồn nếu có. Các tuyến dây nên được lựa chọn sao cho vừa thuận lợi khi thi công vừa dễ kiểm tra, sửa chữa về sau.

Với chung cư nhiều tầng, tuyến trục đứng là phần cần đặc biệt chú ý. Từ trục chính sẽ phân nhánh đến từng tầng hoặc từng vùng. Hộp đấu nối nên đặt tại vị trí kỹ thuật thuận tiện thay vì giấu hoàn toàn phía trên trần khiến việc bảo trì sau này trở nên khó khăn.

Đối với hệ thống phục vụ chức năng khẩn cấp, yêu cầu về loại cáp, khả năng chống cháy, cách đi dây và giám sát đường loa cần tuân theo thiết kế PCCC của công trình.

Các giải pháp Voice Alarm chuyên nghiệp còn sử dụng thiết bị cuối tuyến để giám sát đường loa. Khi dây bị đứt hoặc phát sinh lỗi, hệ thống có thể thông báo để bộ phận kỹ thuật xử lý.

Lập sơ đồ nguyên lý và danh sách thiết bị

Khi đã hoàn tất các phép tính, đơn vị thiết kế cần xây dựng sơ đồ nguyên lý tổng thể.

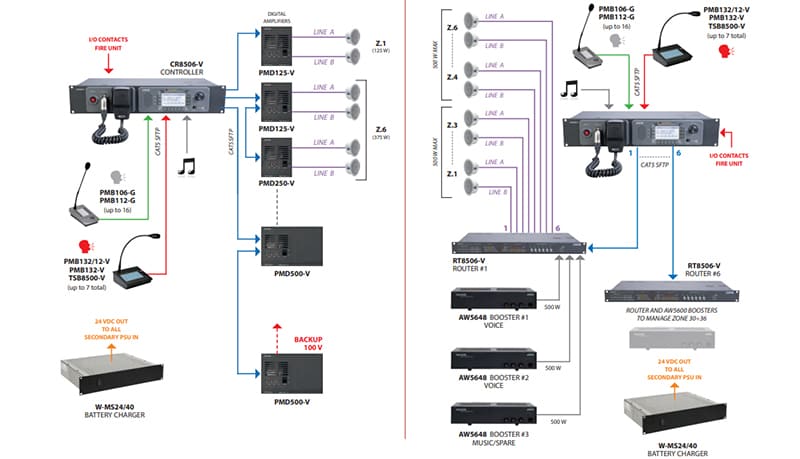

Sơ đồ nên thể hiện rõ luồng tín hiệu từ micro, nguồn nhạc hoặc hệ thống báo cháy đến bộ điều khiển, amply và các vùng loa. Nhìn vào sơ đồ, đội thi công phải hiểu được thiết bị nào kết nối với thiết bị nào và mỗi đường dây đi tới đâu.

Tiếp theo là lập danh sách thiết bị gồm số lượng loa, amply, micro, bộ điều khiển, thiết bị phân vùng, tủ rack, dây dẫn và các phụ kiện cần thiết.

Đây cũng là thời điểm kiểm tra lại cấu hình một lần nữa. Nếu tổng công suất loa vượt quá khả năng của amply, số vùng không đủ hoặc một tuyến dây đang quá dài, việc điều chỉnh trên bản vẽ đơn giản hơn rất nhiều so với sửa chữa sau khi đã thi công.

Một hồ sơ thiết kế rõ ràng cũng giúp chủ đầu tư dễ kiểm soát chi phí và hạn chế tình trạng phát sinh thiết bị trong quá trình lắp đặt.

Thi công, cấu hình và kiểm tra thực tế

Thiết kế tốt vẫn cần được kiểm chứng bằng thực tế sau khi thi công.

Đơn vị kỹ thuật cần kiểm tra từng loa, từng vùng và từng chức năng của hệ thống. Micro gọi vùng phải chọn đúng khu vực, bản tin tự động phải phát đúng lịch và mức âm lượng cần được điều chỉnh phù hợp với từng không gian.

Không nên chỉ đứng tại một vị trí rồi kết luận rằng hệ thống đã đủ lớn. Kỹ thuật viên cần di chuyển tới nhiều điểm trong sảnh, hành lang, tầng hầm và các góc xa loa để kiểm tra độ rõ của lời nói.

Đối với hệ thống cảnh báo bằng giọng nói, mức âm phải được xem xét trong tương quan với tiếng ồn nền. Trong các hướng dẫn thiết kế Voice Alarm của Biamp, mức thông báo khẩn cấp được thiết kế cao hơn mức tiếng ồn nền A-weighted khoảng 10 dB để bảo đảm khả năng nghe.

Ngoài chất lượng âm thanh, cần thử cả các tình huống lỗi và tín hiệu kích hoạt khẩn cấp nếu hệ thống có chức năng này. Đây là bước quan trọng trước khi bàn giao.

Bàn giao và hướng dẫn vận hành

Sau khi nghiệm thu, người trực tiếp sử dụng hệ thống cần được hướng dẫn đầy đủ.

Các thao tác như chọn vùng, gọi toàn bộ, điều chỉnh âm lượng, phát nhạc, phát bản tin có sẵn và xử lý cảnh báo lỗi nên được trình bày rõ ràng. Một hệ thống có nhiều tính năng nhưng người vận hành không biết sử dụng thì hiệu quả thực tế cũng không cao.

Đơn vị thi công nên bàn giao kèm sơ đồ kết nối, danh sách thiết bị, cấu hình hệ thống và hướng dẫn xử lý những tình huống cơ bản.

Với hệ thống lớn, nên lưu một bản cấu hình dự phòng. Khi thiết bị điều khiển cần thay thế hoặc cài đặt lại, kỹ thuật viên có thể khôi phục nhanh hơn thay vì phải cấu hình lại toàn bộ từ đầu.

Những lỗi nên tránh khi thiết kế âm thanh chung cư

Sai lầm đầu tiên là chọn thiết bị trước rồi mới tìm cách bố trí vào công trình. Quy trình hợp lý phải đi theo chiều ngược lại: khảo sát nhu cầu, chia vùng, tính loa, tính công suất rồi mới lựa chọn model phù hợp.

Sai lầm tiếp theo là sử dụng quá ít loa nhưng tăng công suất lên rất lớn. Cách làm này có thể khiến khu vực gần loa quá to trong khi vị trí xa vẫn khó nghe. Với hệ thống thông báo, độ phủ đều và độ rõ của giọng nói thường quan trọng hơn việc tạo ra âm lượng thật lớn.

Ngoài ra, không nên bỏ qua khả năng mở rộng. Nếu tủ rack, công suất amply, đường dây và số vùng được tính vừa đủ tuyệt đối cho hiện tại, việc bổ sung thêm một tầng tiện ích hoặc vài loa trong tương lai có thể trở nên phức tạp.

Cuối cùng, hệ thống thông báo sinh hoạt và hệ thống tham gia cảnh báo cháy phải được xác định rõ ngay từ đầu. Khi có yêu cầu liên động PCCC, thiết bị, đường dây, nguồn dự phòng và phương thức vận hành phải được thiết kế theo hồ sơ và tiêu chuẩn áp dụng cho công trình.

Lạc Việt Audio tư vấn thiết kế hệ thống âm thanh chung cư

Một quy trình thiết kế hệ thống âm thanh cho chung cư đầy đủ nên bắt đầu từ khảo sát mặt bằng, xác định nhu cầu, phân vùng, lựa chọn loa, tính công suất amply, thiết kế đường dây cho đến cấu hình và kiểm tra thực tế. Khi từng bước được thực hiện đúng, hệ thống sẽ dễ vận hành hơn, thông báo rõ hơn và cũng thuận tiện cho việc bảo trì, mở rộng sau này.

Lạc Việt Audio cung cấp giải pháp âm thanh thông báo cho chung cư, tòa nhà từ hệ thống PA cơ bản đến hệ thống phân vùng, IP Audio và giải pháp có khả năng tích hợp cảnh báo bằng giọng nói. Cấu hình được xây dựng dựa trên mặt bằng và nhu cầu thực tế thay vì áp dụng một bộ thiết bị cố định cho mọi công trình.

Nếu đang chuẩn bị thiết kế hoặc nâng cấp hệ thống âm thanh thông báo chung cư, tòa nhà, khách hàng có thể liên hệ Lạc Việt Audio – 0982.655.355 để được tư vấn cấu hình, số lượng loa, phân vùng và phương án triển khai phù hợp.
